KitchenAid KDFE204KPS Dishwasher
INSTRUCTIONS D’INSTALLATION
AVERTISSEMENT : Pour réduire les risques d’incendie,
d’électrocution ou de blessure, lire les Instructions d’Installation,
d’Entretien et d’Utilisation imprimées et en ligne avant d’installer
cet appareil.
Pour accéder en ligne aux Instructions d’Installation, de
Maintenance et d’Utilisation étendues et supplémentaires, se
reporter au Guide de Démarrage Rapide fourni avec le produit.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux personnes ou plus pour déplacer et
installer le lave-vaisselle.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
INSTRUCTIONS DE LIAISON À LA TERRE
AVERTISSEMENT
Pour un lave-vaisselle avec liaison à la terre et
cordon d’alimentation:
Ce lave-vaisselle doit être relié à la terre En cas d’anomalie
de fonctionnement ou de panne, la liaison à la terre réduira
le risque de décharge électrique en offrant au courant
électrique un itinéraire d’évacuation de moindre résistance.
Le lave-vaisselle est doté d’un cordon électrique
comportant un conducteur de mise à la terre d’équipement
et une fiche de branchement de liaison à la terre. La fiche
doit être branchée à une prise de courant appropriée, bien
installée et reliée à la terre conformément à tous les codes
et règlements locaux.
Risque de basculement
Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit
complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des
blessures graves ou des coupures.
AVERTISSEMENT: Un raccordement inapproprié du
conducteur de mise à la terre de l’équipement peut
causer un risque de décharge électrique. Vérifier avec un
électricien ou un représentant de service qualifié en cas
de doute quant à la qualité de la liaison à la terre du
lave-vaisselle. Ne pas modifier la fiche fournie avec ce
lave-vaisselle; si elle ne correspond pas à la prise de
sortie, faire installer une prise appropriée par un
électricien qualifié.
EXIGENCES D’EMPLACEMENT
Emplacement des trous à percer – nou-
velle construction
33 5/8 po
4 po
Pour un lave-vaisselle branché en permanence:
minimum
(10,2 cm)
(85,4 cm)
Le lave-vaisselle doit être raccordé à un système de
câblage permanent en métal relié à la terre; si ce n’est pas
le cas, un conducteur de mise à la terre d’équipement doit
être en fonction avec les conducteurs de circuit et
raccordés à la borne de mise à la terre d’équipement ou la
borne sur le lave-vaisselle.
6 ¼ po
minimum
(15,9 cm)
A
B
C
3 po
(7,6 cm)
21 po
(53,4 cm)
2 po
(5,1 cm)
D
CONSERVER CES INSTRUCTIONS
24 po
(62,0 cm)
EXIGENCES D’INSTALLATION
A. Emplacement optionnel
Outils et pièces
B. Emplacement souhaité
Rassembler les outils et composants nécessaires avant
d’entreprendre l’installation.
Ruban de barrière anti-humidité (sur certains modèles)
C. Mesure depuis le point le plus bas de la face inférieure du
comptoir de travail. Cette dimension peut être réduite à 33 5/8 po
(85,4 cm) minimum en retirant les pieds du lave-vaisselle et en
perforant l’isolant (couverture isolante) de l’appareil.
D. Dimension minimale mesurée au point le plus étroit
de l’ouverture.
REMARQUE :
Du ruban de barrière anti-humidité est recommandé si le lave-vais-
selle est installé sous un comptoir en bois ou en stratifié. Pour les
modèles avec système d’ouverture automatique des portes, cette
pièce est incluse dans la documentation.
REMARQUE : Les zones grisées des parois de l’armoire
indiquent les endroits où les raccordements électriques peuvent
être installés.
La prise d’alimentation de l’appareil doit être installée dans une
armoire ou au mur adjacent, dans l’espace sous le comptoir où
l’appareil sera installé.
Le cordon d’alimentation ne soit pas être endommagé lors de
l’installation ou du retrait de l’appareil.
Percer un trou de 1 1 po (3,8 cm) pour le tuyau de vidange sur
le côté ou l’arrière de l’armoire, en fonction de la position du
tuyau de vidange et de son emplacement de connexion.
AVERTISSEMENT : Afin de réduire le risque d’incendie, de
décharge électrique ou de blessures corporelles, l’installateur
doit s’assurer que le lave-vaisselle est complètement encastré au
moment de l’installation.
REMARQUE : S’assurer d’acheter uniquement des pièces et des
accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se
peut que l’installation nécessite des pièces supplémentaires. Pour
commander, consulter les coordonnées indiquées dans le Guide
de démarrage rapide.
Percer un trou de 1/2 po (1,27 cm) pour le tuyau d’arrivée d’eau
sur le côté ou l’arrière de l’armoire, en fonction de la position du
tuyau d’arrivée d’eau et de son emplacement de connexion
Percer un trou de 1 1 po (3,8 cm) pour le c blage électrique sur
le côté droit ou à l’arrière de l’armoire.
10
| General | Details |
|---|---|
| Name | KitchenAid KDFE204KPS Dishwasher |
| Make | KitchenAid |
| Language | English |
| Filetype | PDF (Download) |
| File size | 1.9 MB |
(1 votes, average: 5.00 out of 5)
Loading...
KitchenAid KDTE304RBS Third Level Jet Rack Dishwasher
KitchenAid KDTF324PPA Dishwasher
Kitchenaid MVWC565FW1 Dishwasher
KitchenAid w11323304 Dishwasher
KitchenAid KDFE104KWH Two Rack Dishwasher
KitchenAid KDTE104KPS Dishwasher
KitchenAid KDFE104KBL Front Dishwasher
KitchenAid KDTF924PPS Flush Cabinet Dishwasher
KitchenAid KDTE304RBS Level Jet Rack Dishwasher
KitchenAid KDF Series Dishwasher
BOSCH SMS2ITW00I Free Standing Dishwasher
FISHER AND PAYKEL DD24SDFTX9 N Tall Dish Drawer Dishwasher
Hotpoint 6974265 Dishwasher
FISHER PAYKEL DD24SV2T9N Sanitize Tall Dishwasher
FISHER AND PAYKEL DD24SDFTX9 N Dish Drawer Dishwasher
FISHER PAYKEL DD60SCHX9 Dishwasher
IKEA SBE6496E0G PROFFSIG Integrated Dishwasher

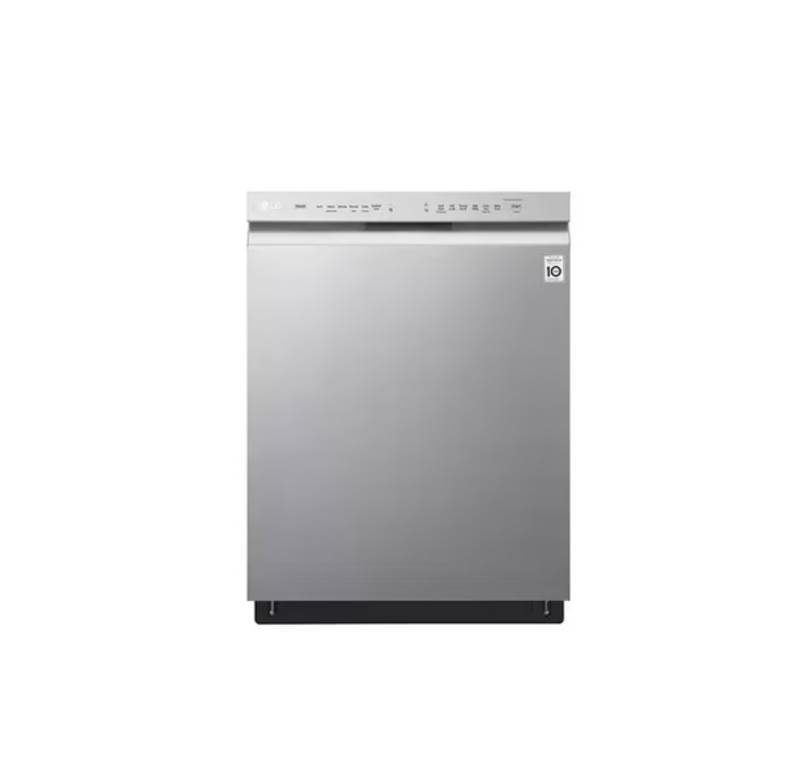

LG Electronics MFL30149780 Dishwasher
